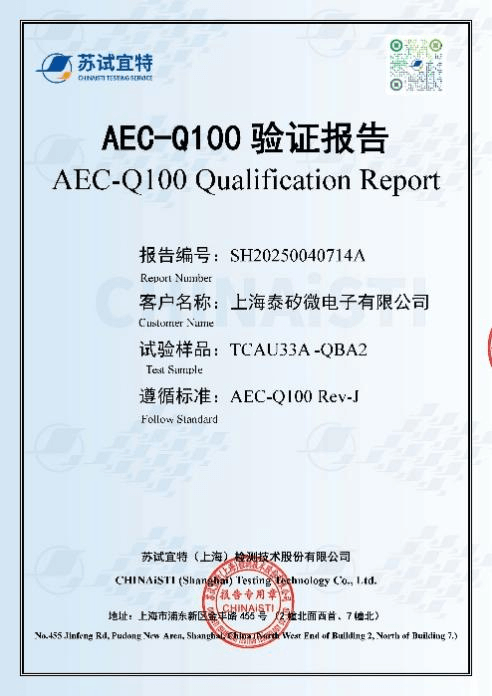

近日，上海泰矽微電子（Tinychip Micro）正式宣布，其車規級高壓直驅超聲波傳感芯片 TCAU33 正式通過AEC-Q100 Grade 1車規級可靠性認證并步入量產階段，這標志著國產芯片在汽車傳感核心賽道取得了關鍵性突破。

TCAU33是國內首款、也是目前唯一一款正式進入量產階段的無變壓器直驅超聲波雷達芯片。自2025年9月發布以來，這款芯片便憑借其創新性的架構設計和完全自主可控的供應鏈，迅速獲得了多家超聲波雷達方案Tier 1廠商以及主機廠的高度關注和項目導入。在不到半年的時間內，泰矽微團隊完成了嚴苛的車規級認證、系統級應用方案開發以及小批量方案導入驗證。隨著 TCAU33 的大規模量產，國產超聲波感知技術將加速導入各類車型，助力中國汽車電子產業鏈的自主化進程邁出堅實的一步。

TCAU33關鍵性能指標

1. 盲區指標：通過對各種主流探芯進行適配測試，TCAU33都可以做到在18cm下穩定測距，如下圖：

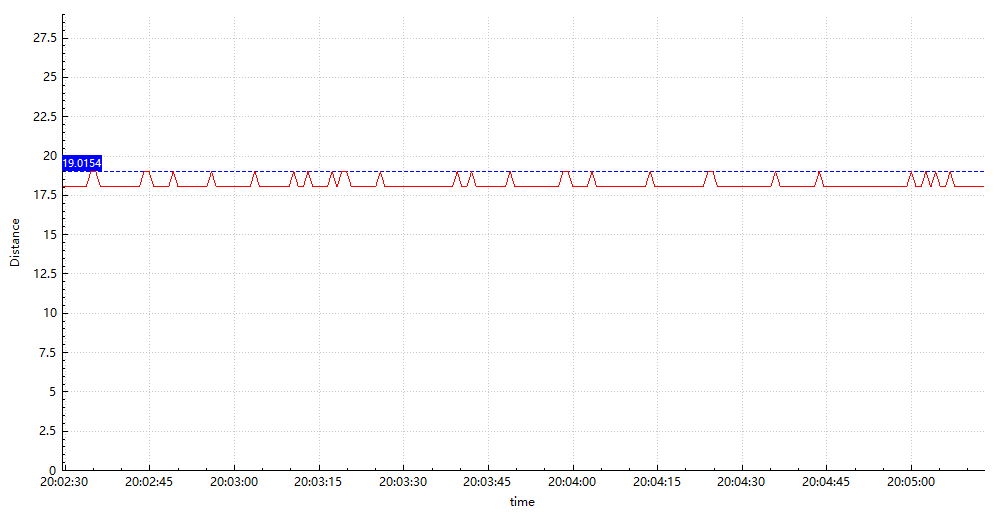

圖1 TCAU33 18cm測距波形（波動范圍是±1cm）

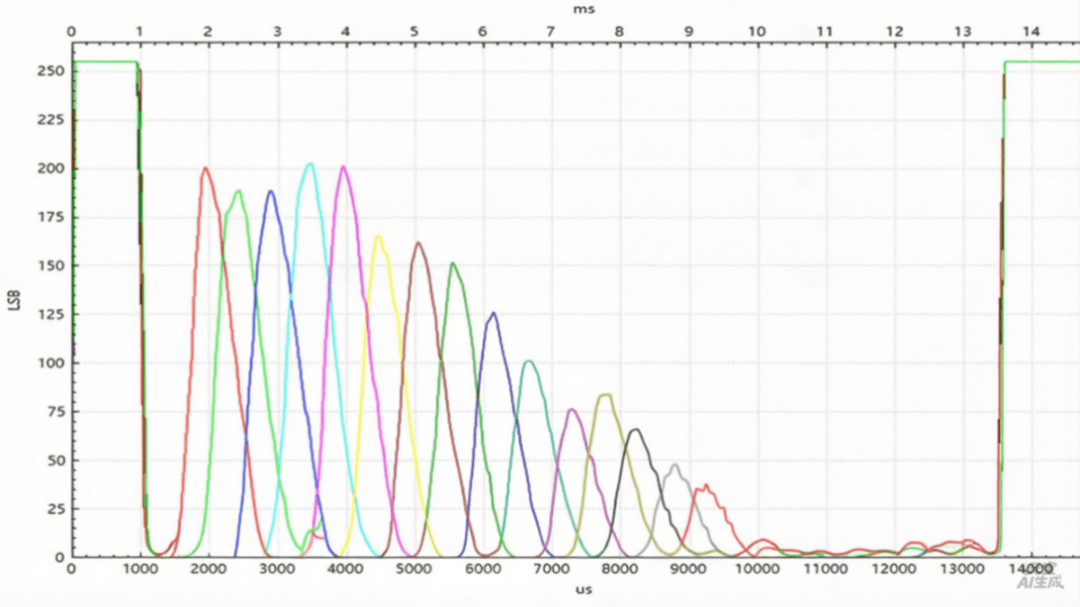

1. SNR表現優異：相同配置，相同的探芯，從20cm到170cm每10cm間隔進行測試， SNR均大于4。

圖2  TCAU33不同距離SNR表現

1. 感度指標：相同配置，相同的探芯，回波距離在40cm到80cm時，每個特定距離連續測試100次，回波高度波動范圍在10%以內。

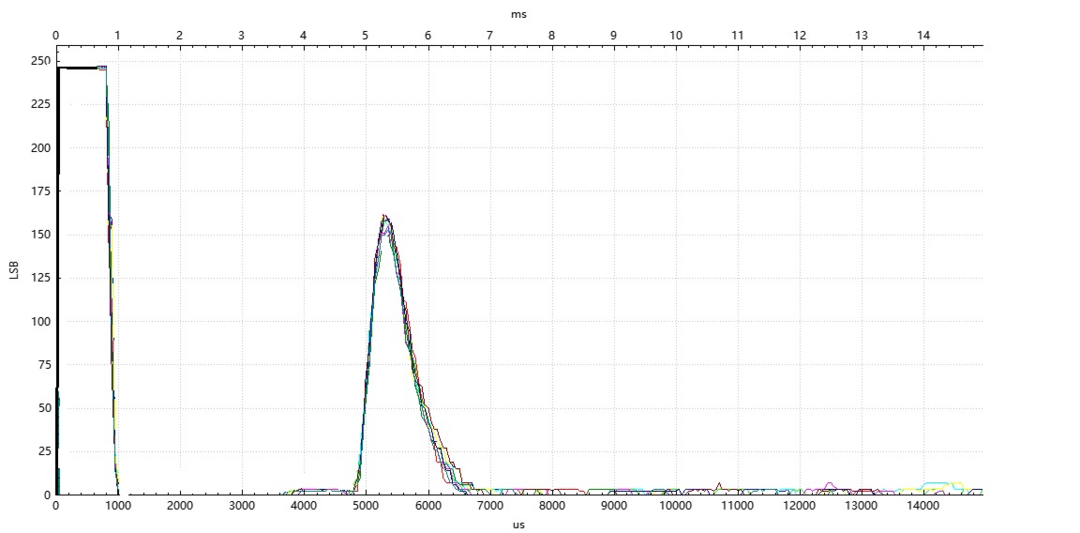

圖3  TCAU33 回波包絡感度測試

不止于性能對標，更在痛點上超越：TCAU33的兩大方案優勢

優勢一：專利技術解決余震分裂導致的誤報

傳統方案在發生余震分裂時，芯片會誤將分裂后的殘余信號識別為真實障礙物，導致頻繁誤報。產線端不得不花費大量時間對每顆探芯進行篩選，良率與效率雙雙受損。TCAU33采用自有專利檢測與處理技術，從根源上消除余震分裂帶來的誤判風險，無需任何產線篩選，大幅提升生產直通率。下面圖4的示例顯示了一個典型的余震分裂包絡曲線，其中包含一個回聲和用戶設置的閾值曲線，可以看到在圖5 TCAU33的IO口上的測距脈沖波形，近距離余震分裂階段沒有觸發誤報，準確地探測到了遠距離的目標。

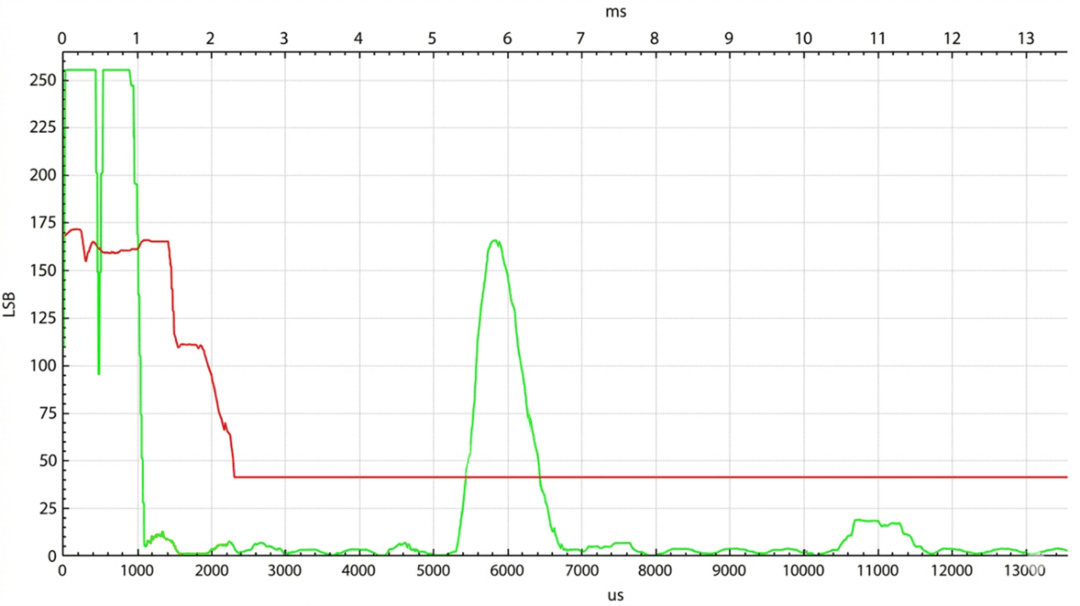

圖4 余震分裂包絡及靜態閾值波形

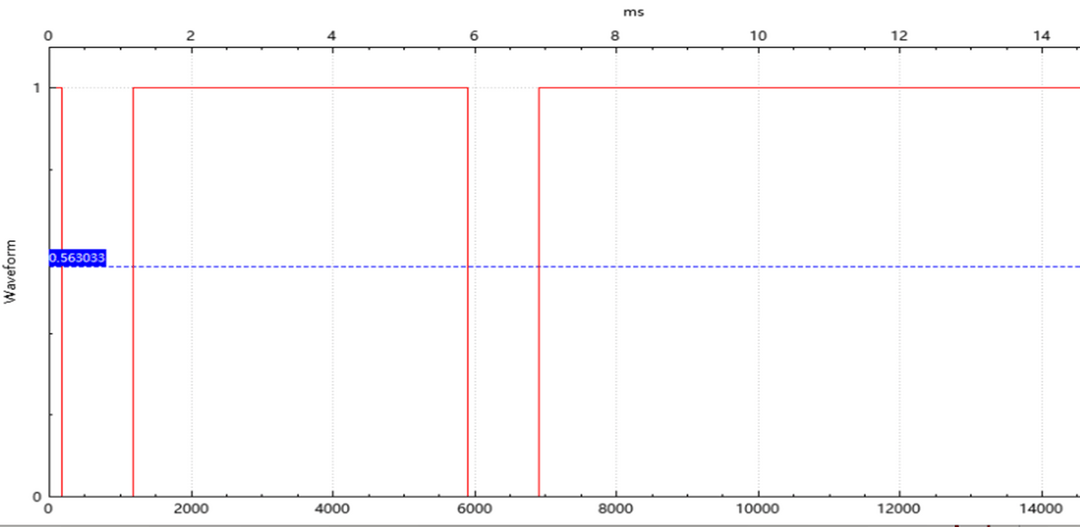

圖5  TCAU33 IO口測距脈沖波形

優勢二：內置偏置電壓消除電路，降低系統外圍成本。

傳統方案在芯片處于閑置狀態時驅動輸出引腳（DRV）會持續存在1.5V左右的偏置電壓，此偏置電壓會導致探芯加速老化，影響使用壽命。為消除此電壓，需外接10uF左右的高壓隔離電容。TCAU33片內集成偏置電壓自動消除電路，無需外加價格昂貴的高壓電容，外圍成本可以顯著降低。

TCAU33典型應用：

1. 倒車?yán)走_(dá)（UPA）—— 核心基礎場景

作為AK1雷達最主流應用，TCAU33為前后倒車?yán)走_(dá)、近距離障礙物檢測提供精準感知：

?            優勢： nV級低噪聲放大提升回波識別穩定性，雨天、霧天等復雜環境下杜絕誤報漏報；18cm超小盲區精準識別低矮障礙物、路沿、立柱，配合分級預警（聲音/燈光），全面保障倒車安全。

?            價值：單車搭載4~8顆AK1雷達，TCAU33降本效應顯著，助力經濟型、主流車型倒車?yán)走_(dá)功能普及，適配傳統燃油車與新能源車型基礎安全配置。同時也徹底解決了此領域國產無芯可用的局面。

2. 汽車涉水雷達—— 創新主動安全場景

雨季城市內澇、低洼路段涉水成為行車致命隱患，TCAU33憑借AK1雷達高頻高精度探測能力，完美適配汽車涉水深度監測：

?            工作機制：安裝于車身底部、車門底部或者后視鏡下的超聲波探頭，通過TCAU33驅動發射聲波，實時測量水面與車身距離，精準計算涉水深度。

?            安全價值：當涉水深度超安全閾值（如30cm），系統立即觸發聲光預警，提醒駕駛員停車避險，避免發動機進水、電路短路等重大風險，填補乘用車基礎涉水安全的技術空白。

3. 汽車敲擊/振動檢測—— 防盜與狀態監測新場景

依托高靈敏度信號采集與快速響應能力，TCAU33賦能雷達實現車身敲擊、異常振動、低速碰撞檢測：

?            防盜報警：停車落鎖后，實時監測車身、車窗、后視鏡的非法敲擊/振動，觸發車輛聲光報警，提升車輛防盜等級。

?            低速碰撞監測：泊車、挪車時的輕微刮蹭、碰撞（如接觸路障、墻體），精準感知并記錄事件，輔助駕駛員判斷損傷程度。

?            部件狀態監測：監測車門、后備箱關閉狀態，或底盤、電池包的異常振動，提前預警故障風險。

4. 延伸車載應用—— 多元傳感一站式覆蓋

除核心場景外，TCAU33還將超生波雷達拓展至車載液位監測（玻璃水、剎車油）、壓電式按鍵檢測（方向盤、中控） 等細分領域，以單芯片方案滿足車載多元近距離傳感需求，進一步簡化車載電子設計、降低系統復雜度。

泰矽微已開放針對TCAU33的芯片評估、測試及生產的軟硬件平臺和各類工具，提供一站式服務。

歡迎通過sales@tinychip.com.cn索取詳細資料和信息。

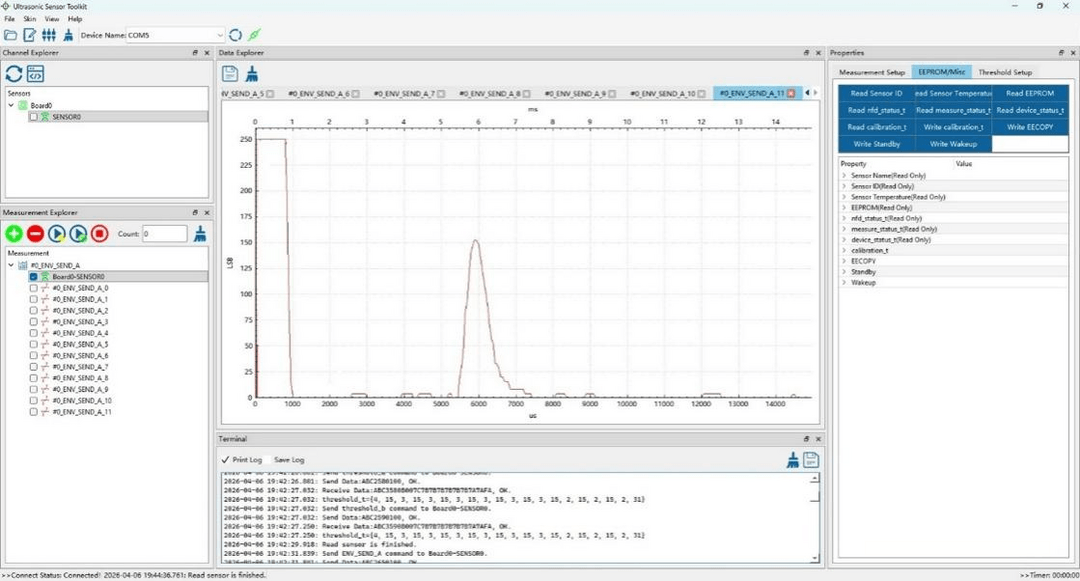

                  圖6 性能調優和標定上位機軟件
